Una topología de red es la forma en que están conectados física o lógicamente los dispositivos de una red. Las más relevantes para el Bloque IV del TAI son bus, anillo, estrella, árbol y malla, y cada una tiene un compromiso distinto entre coste, tolerancia a fallos y facilidad de mantenimiento. Vamos una por una.
En este artículo
- ¿Por qué importan las topologías de red para el TAI?
- Topología en bus
- Topología en anillo
- Topología en estrella
- Topología en malla y en árbol
- Comparativa rápida
- Preguntas frecuentes
¿Por qué importan las topologías de red para el TAI?
Entender cómo se conectan los equipos de una red ayuda a razonar preguntas sobre tolerancia a fallos, coste de cableado y facilidad de ampliación, que son justo los criterios que suele usar el examen para diferenciar una topología de otra.
Topología en bus
Todos los dispositivos se conectan a un único cable central (el «bus»). Es barata de instalar porque usa poco cableado, pero tiene un problema grave: si el cable central falla, toda la red se cae. Además, el rendimiento se degrada a medida que se añaden más dispositivos, porque todos comparten el mismo medio de transmisión.
Topología en anillo
Cada dispositivo se conecta exactamente con otros dos, formando un círculo cerrado por el que circula la información en una dirección (o en ambas, en un anillo doble). Su ventaja es que reparte la carga de forma predecible; su desventaja clásica es que, en un anillo simple, un único punto de fallo puede interrumpir toda la comunicación, aunque los anillos dobles mitigan este problema.
Topología en estrella

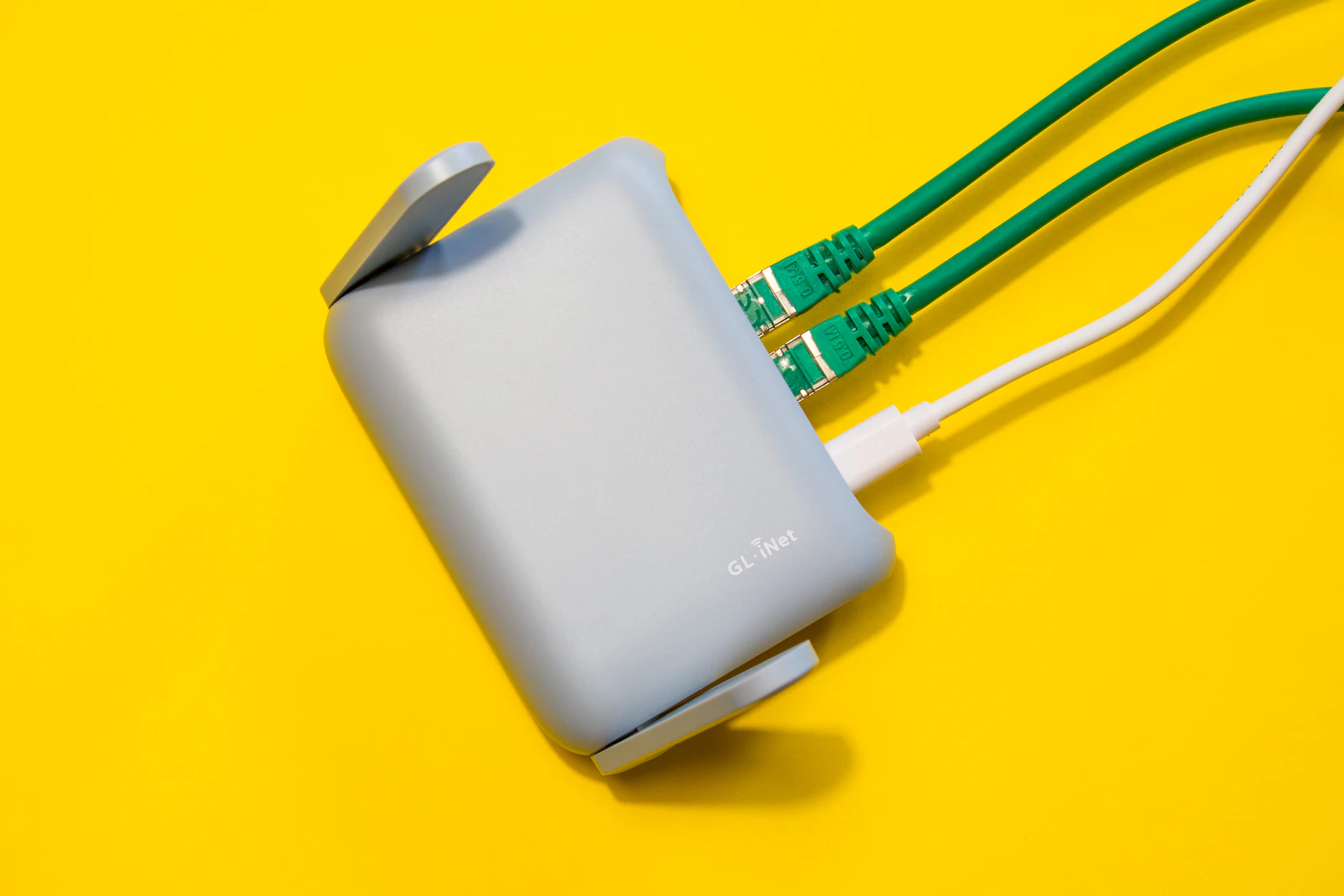

Es la más habitual hoy en día en redes locales: todos los dispositivos se conectan a un nodo central (normalmente un switch). Si un cable o un equipo periférico falla, solo se ve afectado ese dispositivo, no toda la red, lo que la hace mucho más tolerante a fallos que el bus o el anillo simple. Su punto débil es el nodo central: si el switch falla, toda la red conectada a él se cae.
Redes, topologías, protocolos y seguridad, en un PDF pensado para fijar conceptos rápido.
Topología en malla y en árbol
En una topología en malla, cada dispositivo se conecta con varios (o con todos) los demás, lo que la hace extremadamente tolerante a fallos porque siempre hay rutas alternativas. Es la más robusta, pero también la más cara de instalar y mantener, por lo que se reserva para infraestructuras críticas.
La topología en árbol combina varias estrellas conectadas jerárquicamente a través de un nodo raíz, algo muy habitual en redes corporativas grandes divididas por plantas o departamentos.
Comparativa rápida
| Topología | Tolerancia a fallos | Coste |
|---|---|---|
| Bus | Baja | Bajo |
| Anillo | Media | Medio |
| Estrella | Alta (salvo nodo central) | Medio |
| Malla | Muy alta | Alto |
Preguntas frecuentes
¿Cuál es la topología más usada en redes locales actuales?
La topología en estrella, normalmente con un switch como nodo central, es la más extendida en oficinas y organismos públicos.
¿Qué topología tiene mejor tolerancia a fallos?
La topología en malla, porque existen múltiples rutas alternativas entre los dispositivos si un enlace falla.
¿La topología física y la lógica son siempre la misma?
No. La topología física describe cómo están tendidos realmente los cables; la lógica describe cómo viaja la información, y pueden no coincidir.
¿Qué topología cae más en el examen del TAI?
Suelen preguntarse las cuatro básicas (bus, anillo, estrella y malla), normalmente pidiendo identificar ventajas, desventajas o el efecto de un fallo en un nodo concreto.
